Triángulo de velocidades
Publicado el 28-09-2024 por TestUlm
Rumbo y Curso a seguir
A primera impresión, planificar y volar de un lugar a otro parece bastante fácil: solo necesitas localizar ambos puntos en el mapa, calcular el rumbo entre ellos y despegar.
Sin embargo, en la práctica, la situación se complica por un factor constante en la aviación: el viento.
Un avión se desplaza a través del aire, y frecuentemente se encontrará con vientos que soplan a lo largo de la trayectoria establecida, generando vientos cruzados.

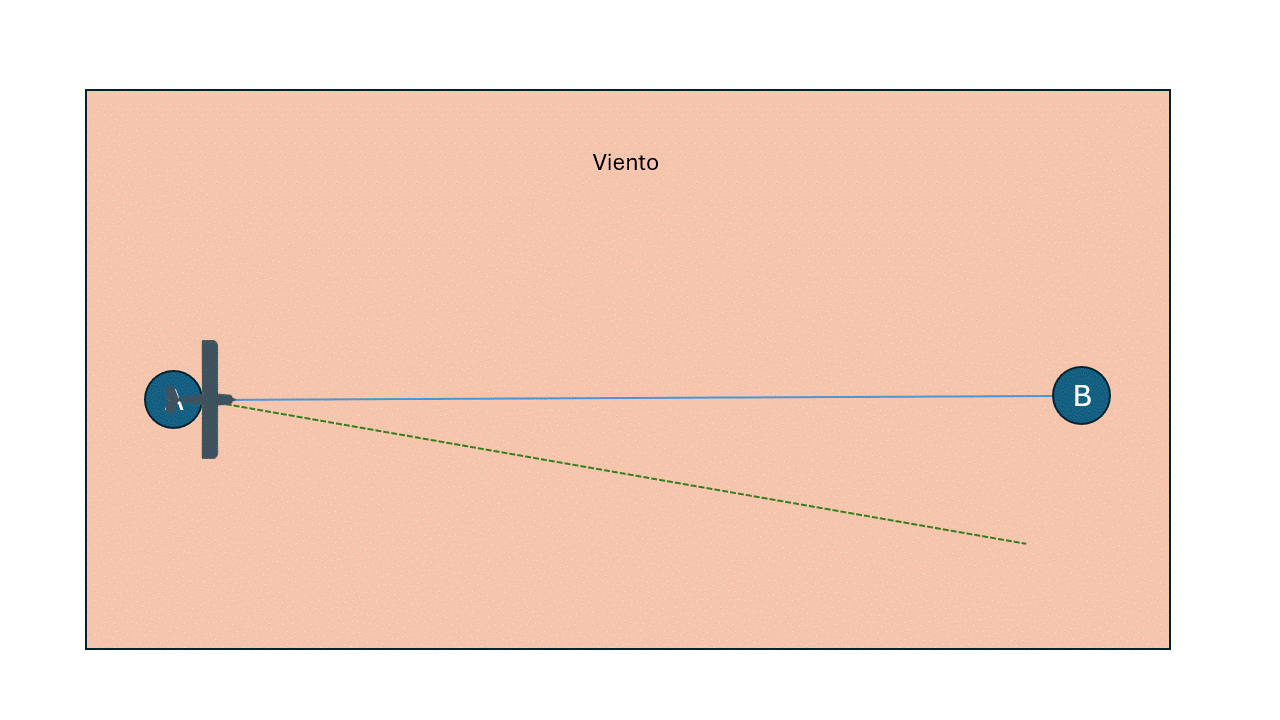

Imaginemos un avión que mantiene una velocidad de 110 km/h (59.4 nudos) en una ruta planificada con un rumbo de 090º entre dos ubicaciones separadas por 150 km (81 millas). Si se presenta un viento de 12 km/h (6.48 nudos) proveniente de 360º (perpendicular a la ruta), y no se realiza ningún ajuste, el avión se desviará varios kilómetros del punto de destino.

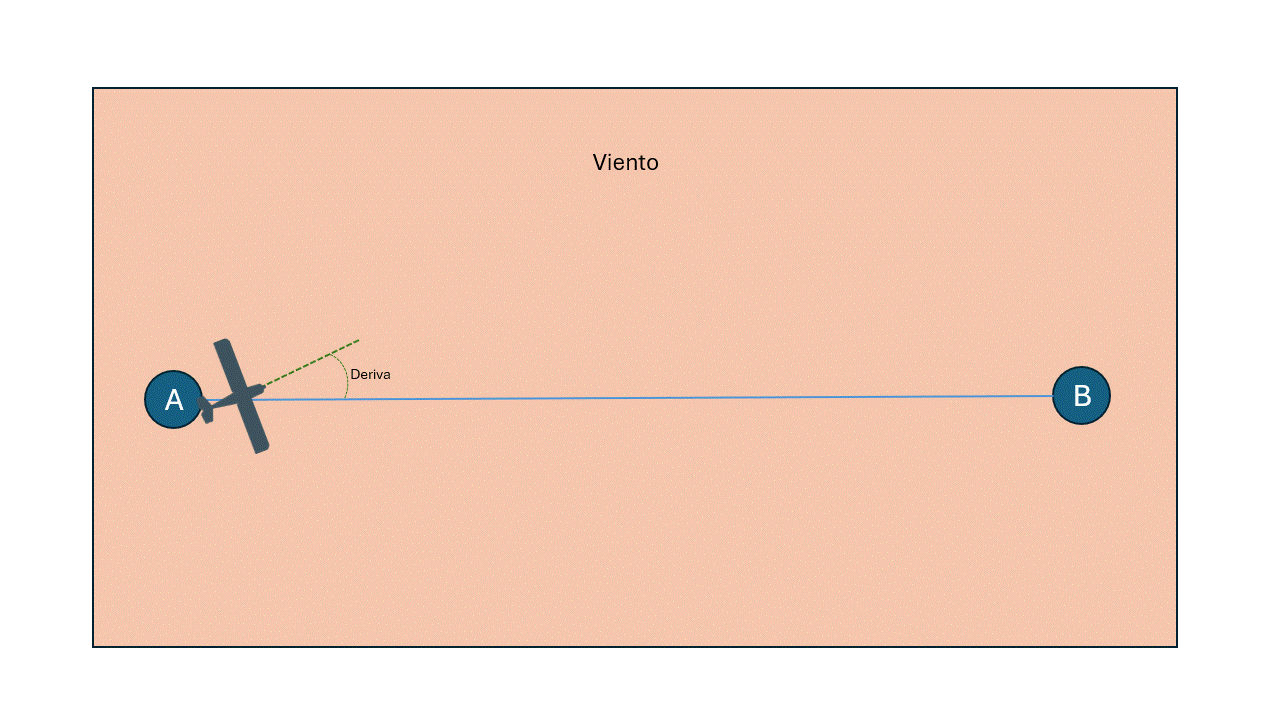

Para evitar este desvío, es necesario ajustar el rumbo hacia el viento para compensar lo que se conoce como “deriva”.
La forma precisa de calcular la desviación causada por el viento es utilizando el “triángulo de velocidades” o “triángulo del viento”.

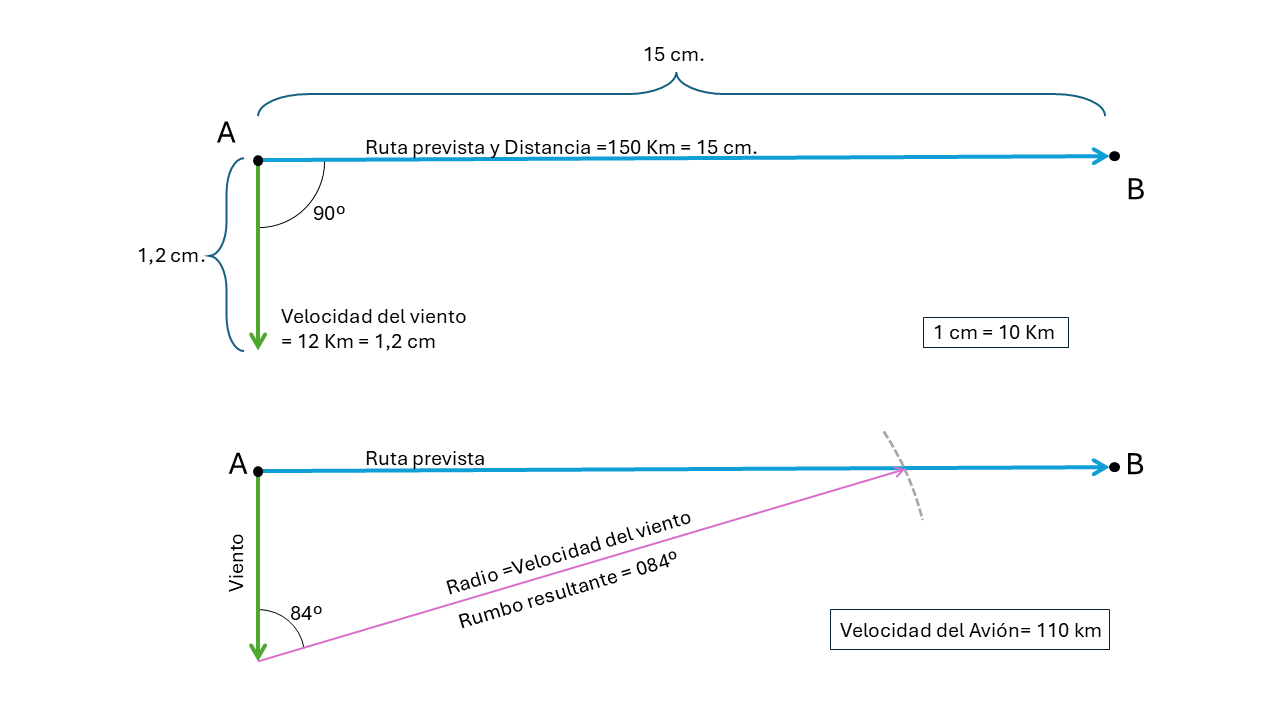

Para ello, es útil realizar un dibujo a escala:
- Empezamos tomando 1 cm = 10 km y dibujamos una línea de 15 cm que representa la ruta planeada de 150 km.
- A continuación, trazamos otra línea que refleje la dirección del viento, con una magnitud de 12 km/h (1.2 cm).
- Luego, usando un compás abierto con un radio de 11 cm (equivalente a la velocidad del avión de 110 km/h), trazamos un arco que cortará la línea de la ruta planeada.
- Unimos los puntos de intersección y medimos el ángulo de esa línea, que será el rumbo corregido para compensar la deriva. Con un transportador de ángulos, se determina que este nuevo rumbo es de 084º.
Definiciones para tener en cuenta en tus cálculos de navegación.
- Curso. Es la ruta prevista o deseada del avión sobre el suelo.
- Rumbo. Es la dirección a la que apunta el avión.
- Deriva. Es la diferencia entre el rumbo y el curso del avión. (ángulo de corrección del viento o WCA -Wind Correction Angle-.
- La velocidad del viento. Es la dirección y velocidad del viento.
